2022-02-24 0
光彈性法所用的一種實驗裝置，用于測量光彈性模型受載時所產生的等差線和等傾線條紋。
通常有透射式光彈性儀，反射式光彈性儀、散光光彈性儀和全息光彈性儀等，以透射式和反射式光彈性儀應用較為普遍。
光彈性儀由燈箱(設有白光燈或汞光燈)、隔熱水槽或隔熱玻璃、聚光鏡、平行透鏡、起偏鏡、1/4波片、檢偏鏡、照相裝罱或投影屏等部件組成，
光彈性儀應用：等差線的測量常采用圓偏振光。測定非整數級條紋，一般用補償器或條紋倍增器，也可用旋轉檢偏鏡的方法。
等傾線的測量則采用白光光源的平面偏振光，而為了提高等傾線的測量精度，可用光電倍增器代替目測，以鑒別等傾線的最黑程度。
光彈性實驗裝置正朝著自動化方向發展，其數據處理和圖象繪制都可由計算機完成。

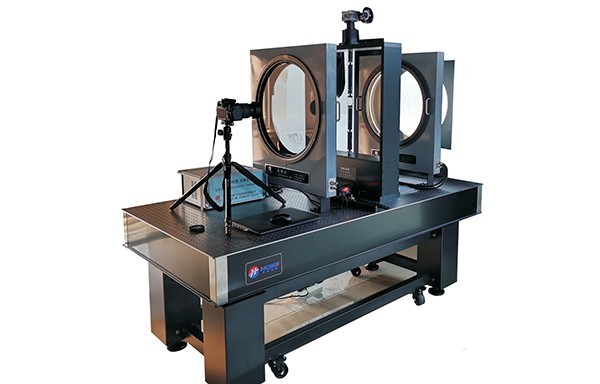

LLH-300型LED數碼光彈儀
光彈性法是一種光學應力測量方法。它利用具有雙折射性能的透明材料制作成與實際工程結構、部件或零件幾何形狀相似的模型，并在模型上施加與實際部件相似的載荷，根據光彈性條紋即可計算模型邊界和內部各點的應力，再由相似論換算成原件上的應力，其精度能滿足工程設計的要求。通光孔徑300mm光彈儀，具有電機控制起偏鏡和檢偏鏡同步旋轉功能，配套激光光源，可廣泛用于科研和動態研究。LED數碼光彈儀結構緊湊、操作方便特別適用于高等學校的力學實驗室。
